میلگرد همبندی یک عنصر حیاتی در سیستم ایمنی ساختمان است که با ایجاد یک مسیر هم‌پتانسیل برای تمامی اجزای فلزی، از خطرات ناشی از اختلاف پتانسیل الکتریکی و برق گرفتگی محافظت می‌کند. این سیستم، با اتصال موثر بخش‌های مختلف سازه به یکدیگر و در نهایت به سیستم اتصال زمین یا ارتینگ، ولتاژهای ناخواسته را خنثی کرده و مانع از بروز آتش‌سوزی یا آسیب به تجهیزات می‌شود.
اجرای صحیح میلگرد همبندی، به ویژه در فونداسیون و سایر نقاط سازه، مطابق با مقررات ملی ساختمان (مبحث ۱۳)، امنیت ساکنین و پایداری تجهیزات برقی را تضمین می‌کند.
این فرآیند نه تنها به حفاظت در برابر برق گرفتگی کمک می‌کند بلکه در کاهش آسیب‌های احتمالی ناشی از صاعقه نیز نقش مهمی ایفا می‌کند. با ایجاد یک شبکه هدایت‌کننده، جریان‌های سرگردان به زمین منتقل شده و از افزایش ولتاژ در نقاط مختلف ساختمان جلوگیری می‌شود.
در دنیای ساخت و ساز مدرن، ایمنی سازه و ساکنین آن از اهمیت بالایی برخوردار است. در کنار عناصر سازه‌ای مانند میلگرد بستر که استحکام بنا را تضمین می‌کند، عناصری دیگر نیز نقشی حیاتی در حفظ ایمنی ایفا می‌کنند که میلگرد همبندی یکی از مهمترین آن‌هاست.
میلگرد همبندی چیست؟
میلگرد همبندی، که جزئی جدایی‌ناپذیر از سیستم ایمنی برق ساختمان محسوب می‌شود، به مجموعه میلگردهایی اطلاق می‌گردد که با هدف هم پتانسیل‌سازی اجزای فلزی سازه به یکدیگر متصل می‌شوند. وظیفه اصلی این میلگردها، ایجاد یک مسیر هدایتی مشترک برای جریان‌های الکتریکی ناخواسته است. این اتصال الکتریکی، تمامی بخش‌های فلزی از جمله اسکلت ساختمان، لوله‌های آب و گاز، تأسیسات الکتریکی و غیرالکتریکی را به یک سطح پتانسیل واحد می‌رساند. در نتیجه، اختلاف پتانسیل بین این اجزا به حداقل رسیده و خطر برق گرفتگی یا ایجاد جرقه و آتش‌سوزی به شکل چشمگیری کاهش می‌یابد. در واقع، میلگرد همبندی تضمین می‌کند که در صورت بروز هرگونه خطا یا نشت جریان، پتانسیل الکتریکی در تمام نقاط قابل لمس یکسان باقی بماند.
کاربرد میلگرد همبندی
کاربرد اصلی میلگرد همبندی در ساختمان‌ها، افزایش ایمنی الکتریکی و حفاظت از جان افراد و تجهیزات است. این میلگردها با ایجاد یک شبکه هم پتانسیل، از بروز شوک الکتریکی و آسیب‌های ناشی از آن جلوگیری می‌کنند. در شرایطی که ولتاژهای ناخواسته ناشی از صاعقه یا خطاهای سیستم برق ایجاد می‌شود، میلگرد همبندی این ولتاژها را به طور ایمن به سیستم اتصال زمین (ارتینگ) منتقل می‌کند. این فرآیند به ویژه در محیط‌های مرطوب یا مکان‌هایی که احتمال تماس با وسایل برقی و سطوح فلزی بالاست، اهمیت حیاتی پیدا می‌کند. علاوه بر این، همبندی پتانسیل به حفظ عملکرد صحیح تجهیزات حساس الکترونیکی و مخابراتی نیز کمک شایانی می‌کند و از خرابی آن‌ها در اثر نوسانات ولتاژ جلوگیری به عمل می‌آورد.
انواع میلگرد همبندی
سیستم همبندی در ساختمان‌ها به دو دسته اصلی تقسیم می‌شود که هر یک اهداف و کاربردهای خاص خود را دارند. این دو نوع شامل همبندی اصلی و همبندی تکمیلی یا اضافی هستند. انتخاب و اجرای صحیح هر یک از این سیستم‌ها، بر اساس مقررات ملی ساختمان و استانداردهای مربوطه، برای تأمین حداکثر ایمنی و کارایی سیستم اتصال زمین و حفاظت در برابر برق گرفتگی ضروری است. درک تفاوت‌ها و نحوه اجرای هر کدام، به مهندسین و پیمانکاران کمک می‌کند تا یک سیستم همبندی جامع و قابل اعتماد را در سازه پیاده‌سازی کنند.
همبندی اصلی
همبندی اصلی شامل اتصال تمامی اجزای فلزی اصلی و تأسیسات فلزی بزرگ ساختمان به سیستم اتصال زمین است. این نوع همبندی، شالوده اصلی ایمنی الکتریکی را تشکیل می‌دهد و هدف آن هم پتانسیل‌سازی گسترده در کل سازه است. بخش‌هایی نظیر میلگردهای اسکلت بتنی یا فلزی، لوله‌های فلزی آب، گاز، فاضلاب، سیستم‌های تهویه مطبوع، کابل‌های اصلی برق و تلفن و سایر سازه‌های فلزی بزرگ، همگی باید به شبکه همبندی اصلی متصل شوند. این اتصال معمولاً در نقطه ورود تأسیسات به ساختمان یا در نزدیکی تابلو برق اصلی انجام می‌گیرد. اجرای دقیق همبندی اصلی طبق مبحث ۱۳ مقررات ملی ساختمان، برای اطمینان از انتقال ایمن جریان‌های خطا و حفاظت در برابر صاعقه حیاتی است.
همبند تکمیلی یا اضافی
همبندی تکمیلی یا اضافی، به منظور افزایش سطح ایمنی در مناطق خاصی از ساختمان که ریسک برق گرفتگی بالاتری دارند، اجرا می‌شود. این نوع همبندی معمولاً در محیط‌های مرطوب مانند حمام، سرویس بهداشتی، آشپزخانه و استخرها که احتمال تماس بدن با سطوح رسانا و رطوبت وجود دارد، کاربرد پیدا می‌کند. در همبندی تکمیلی، تمامی اجزای فلزی قابل دسترس و ثابت در آن فضا، از جمله لوله‌ها، شیرآلات، دوش، وان، و تجهیزات برقی نصب شده، به یکدیگر و سپس به نزدیک‌ترین نقطه همبندی اصلی متصل می‌شوند. هدف از این کار، اطمینان از عدم وجود اختلاف پتانسیل خطرناک در محیط‌های خاص و حساس است، حتی اگر سیستم همبندی اصلی به درستی کار کند.
بیشتر بخوانید: انواع میلگرد و کاربرد آن
نحوه اجرا میلگرد همبندی
اجرای میلگرد همبندی یک فرآیند دقیق و مرحله‌ای است که باید در مراحل مختلف ساخت و ساز ساختمان، از فونداسیون گرفته تا بام، با دقت فراوان و مطابق با استانداردهای مربوطه، به ویژه مبحث ۱۳ مقررات ملی ساختمان، انجام شود. این فرآیند شامل اتصال الکتریکی مطمئن میلگردها و سایر اجزای فلزی به یکدیگر است تا یک شبکه هم پتانسیل یکپارچه در کل سازه ایجاد شود. روش‌های اتصال می‌تواند شامل جوشکاری (مانند جوش کدولد) یا استفاده از کلمپ‌های همبندی مناسب باشد. نظارت دقیق مهندسین برق و عمران بر این فرآیند، برای تضمین ایمنی و کارایی سیستم همبندی پتانسیل ضروری است.
اجرا میلگرد همبندی در فونداسیون

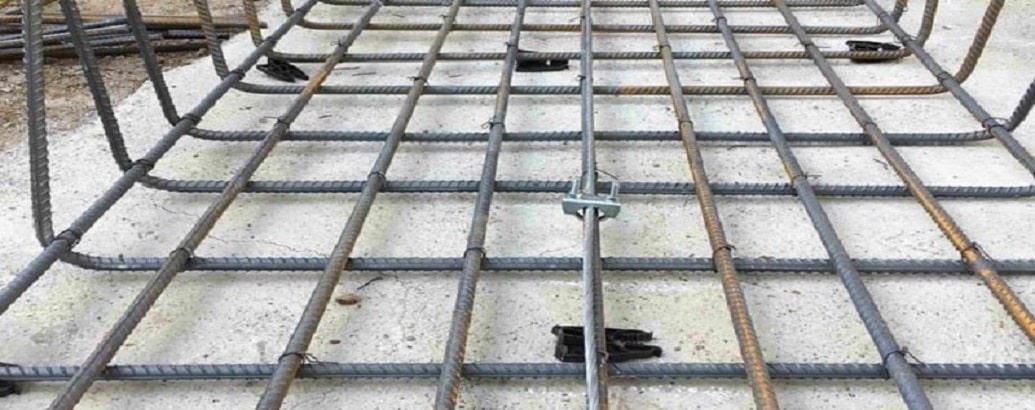

اجرای میلگرد همبندی در فونداسیون، اولین و یکی از مهمترین گام‌ها در پیاده‌سازی سیستم همبندی پتانسیل است. این مرحله پیش از بتن‌ریزی فونداسیون انجام می‌شود. در این بخش، یک شبکه از میلگردهای موجود در فونداسیون به عنوان هادی همبندی مورد استفاده قرار می‌گیرد. این میلگردها باید از طریق جوشکاری (ترجیحاً جوش کدولد) یا استفاده از کلمپ‌های مخصوص همبندی، به یکدیگر متصل شوند تا یک مسیر پیوسته و با مقاومت الکتریکی پایین ایجاد شود. میلگردی که به عنوان هادی اصلی همبندی در فونداسیون عمل می‌کند، معمولاً باید دارای قطر حداقل ۸ میلی‌متر باشد. این شبکه سپس به الکترودهای اتصال زمین یا شینه اصلی ارت ساختمان متصل می‌شود تا یک اتصال زمین مؤثر فراهم آورد.
اجرا میلگرد همبندی در ستون‌ها
پس از اجرای همبندی در فونداسیون، نوبت به همبندی میلگردهای ستون‌ها می‌رسد. در این مرحله، تمامی ستون‌های ساختمان، به ویژه ستون‌های گوشه، ستون‌های اطراف راه پله، موتورخانه و خرپشته، باید به صورت الکتریکی به یکدیگر متصل شوند. این اتصال از طریق جوشکاری میلگردها یا استفاده از کلمپ‌های همبندی در فواصل مشخص (معمولاً هر ۲۰ متر در طول و عرض ساختمان) صورت می‌گیرد. هدف از این کار، گسترش شبکه همبندی از فونداسیون به طبقات بالاتر و اطمینان از هم پتانسیل بودن اسکلت فلزی یا میلگردهای بتنی در سراسر سازه است. این فرآیند به انتقال ایمن جریان‌های خطا و حفاظت در برابر صاعقه در ارتفاعات مختلف ساختمان کمک می‌کند.
اجرا میلگرد همبندی در سقف‌ها
اجرای میلگرد همبندی در سقف‌ها، ادامه دهنده مسیر همبندی از ستون‌ها و فونداسیون است. در این مرحله، میلگردهای سقف، تیرهای فلزی اطراف سقف، و میلگردهای موجود در بخش‌های حساس مانند اطراف آسانسور، حمام، سرویس بهداشتی، آشپزخانه و هر مکانی که احتمال آبریزی و رطوبت وجود دارد، به یکدیگر متصل می‌شوند. این اتصالات نیز باید از طریق جوشکاری مطمئن یا کلمپ‌های مناسب انجام گیرد و شبکه همبندی در فواصل معین (مثلاً هر ۲۰ متر) تکرار شود. هدف، ایجاد یک سطح هم پتانسیل در هر طبقه و جلوگیری از ایجاد اختلاف پتانسیل خطرناک بین اجزای فلزی مختلف در فضاهای داخلی و مرطوب است که ایمنی ساکنین را به شدت افزایش می‌دهد.
اجرا میلگرد همبندی در بام
همبندی در بام ساختمان، آخرین مرحله از گسترش شبکه همبندی پتانسیل در ارتفاع است. در این قسمت، تمامی ستون‌ها و تیرهای فلزی که به پشت بام می‌رسند، باید به یک هادی الکتریکی و در نهایت به سیستم اتصال زمین همبند شوند. این کار به ویژه برای سیستم حفاظت صاعقه اهمیت دارد، زیرا بام اولین نقطه تماس صاعقه با ساختمان است. با همبندی صحیح اجزای فلزی در بام، انرژی صاعقه به طور ایمن به زمین منتقل می‌شود و از آسیب به سازه و تجهیزات جلوگیری به عمل می‌آید. این مرحله تضمین می‌کند که کل اسکلت ساختمان، از فونداسیون تا بالاترین نقطه، به صورت یکپارچه و هم پتانسیل عمل کند و حداکثر ایمنی را فراهم آورد.
اجرای میلگرد همبندی، عنصری کلیدی در ایمنی الکتریکی ساختمان است که با هم پتانسیل‌سازی تمامی اجزای فلزی، خطر برق گرفتگی و آتش‌سوزی ناشی از اختلاف پتانسیل را به طرز چشمگیری کاهش می‌دهد.
مزایای اجرای میلگرد همبندی
اجرای میلگرد همبندی در ساختمان‌ها مزایای چشمگیری در حوزه ایمنی و پایداری سازه به همراه دارد. مهمترین مزیت، کاهش قابل توجه خطر برق گرفتگی برای ساکنین و کاربران ساختمان است، زیرا با هم پتانسیل شدن تمامی اجزای فلزی، اختلاف ولتاژهای خطرناک از بین می‌رود. این سیستم همچنین به حفاظت از تجهیزات و دستگاه‌های الکتریکی و مخابراتی در برابر نوسانات ولتاژ، جریان‌های خطا و آسیب‌های ناشی از صاعقه کمک می‌کند. با ایجاد یک مسیر ایمن برای تخلیه جریان‌های ناخواسته به زمین، احتمال بروز آتش‌سوزی‌های ناشی از اتصالات الکتریکی کاهش می‌یابد. به طور کلی، همبندی پتانسیل یک سرمایه‌گذاری حیاتی برای افزایش امنیت، کاهش هزینه‌های تعمیر و نگهداری، و اطمینان از عملکرد صحیح سیستم‌های الکتریکی در طول عمر ساختمان است.
معایب اجرای میلگرد همبندی
با وجود مزایای فراوان، اجرای میلگرد همبندی ممکن است با چالش‌ها و معایبی نیز همراه باشد. یکی از اصلی‌ترین معایب، افزایش هزینه‌های اولیه ساخت و ساز است، زیرا شامل خرید میلگردهای اضافی، کلمپ‌های اتصال، و نیاز به جوشکاری‌های تخصصی مانند جوش کدولد می‌شود. همچنین، فرآیند اجرا نیازمند دقت بالا و نیروی کار ماهر است که می‌تواند زمان تکمیل پروژه را افزایش دهد. در صورت عدم اجرای صحیح یا استفاده از اتصالات نامطمئن، ممکن است مقاومت الکتریکی در نقاط اتصال افزایش یافته و کارایی سیستم همبندی کاهش یابد. این موضوع می‌تواند منجر به بروز مشکلات ایمنی در آینده شود. با این حال، با توجه به اهمیت حیاتی همبندی در ایمنی ساختمان، این معایب در مقایسه با فواید آن ناچیز به شمار می‌روند.
سوالات متداول
آیا اجرای میلگرد همبندی در ساختمان الزامی است؟
بله، اجرای میلگرد همبندی در ساختمان‌ها بر اساس مبحث ۱۳ مقررات ملی ساختمان ایران و استانداردهای بین‌المللی ایمنی برق، الزامی است. این الزام برای حفاظت از جان افراد و تجهیزات در برابر خطرات ناشی از برق گرفتگی و صاعقه وضع شده است.
تفاوت همبندی اصلی و همبندی تکمیلی چیست؟
همبندی اصلی شامل اتصال تمامی اجزای فلزی اصلی سازه به سیستم اتصال زمین برای هم پتانسیل‌سازی کلی است، در حالی که همبندی تکمیلی برای افزایش ایمنی در مناطق خاص و پرخطر مانند حمام و آشپزخانه اجرا می‌شود.
میلگرد همبندی در چه سایزهایی تولید می‌شود؟
قطر میلگرد همبندی نباید از ۸ میلی‌متر کمتر باشد. در برخی سازه‌ها بر اساس سطح مقطع هادی اصلی فاز ساختمان، ممکن است نیاز به استفاده از میلگرد با قطر ۱۰ میلی‌متر یا بیشتر باشد.
چه استانداردهایی برای اجرای میلگرد همبندی وجود دارد؟
در ایران، مبحث ۱۳ مقررات ملی ساختمان (طرح و اجرای تأسیسات برقی ساختمان‌ها) اصلی‌ترین مرجع برای اجرای میلگرد همبندی است. علاوه بر آن، استانداردهای بین‌المللی مانند IEC نیز راهنماهای جامعی ارائه می‌دهند.
آیا میلگرد همبندی از صاعقه محافظت می‌کند؟
بله، میلگرد همبندی نقش مهمی در سیستم حفاظت صاعقه ایفا می‌کند. با ایجاد یک مسیر هدایتی پیوسته برای جریان صاعقه به سمت زمین، از آسیب به سازه و تجهیزات جلوگیری کرده و انرژی آن را به طور ایمن تخلیه می‌کند.
