حداقل سایز نبشی برای وال پست معمولاً نبشی ۴ (40x40x4 میلیمتر) یا نبشی ۵ (50x50x5 میلیمتر) است. این انتخاب اولیه به ضخامت دیوار و الزامات آییننامهای بستگی دارد، اما برای تعیین سایز نهایی و اطمینان از عملکرد صحیح در برابر بارهای جانبی، نیاز به محاسبات دقیق مهندسی و رعایت کامل ضوابط ملی ساختمان است. وال پست نقش حیاتی در افزایش مقاومت سازه در برابر زلزله و باد دارد و انتخاب صحیح ابعاد نبشی آن، مستقیماً بر ایمنی و پایداری ساختمان تأثیر میگذارد.
اهمیت حیاتی وال پست در مقاومسازی ساختمانها در برابر زلزله و باد بر کسی پوشیده نیست. دیوارهای غیرسازهای، اگر به درستی مهار نشوند، میتوانند در حوادث طبیعی به عاملی مخرب تبدیل شوند. نبشی، به دلیل شکل مقطع، سهولت اتصال و جوشکاری، در دسترس بودن و صرفه اقتصادی، یکی از رایجترین مقاطع مورد استفاده در ساخت وال پست است.
انتخاب سایز صحیح نبشی وال پست نه تنها از لحاظ ایمنی و عملکرد لرزهای اهمیت دارد، بلکه از نظر اقتصادی نیز بر هزینههای پروژه تأثیرگذار است. یک انتخاب نامناسب میتواند منجر به ضعف سازه و تحمیل خسارات جبرانناپذیر شود. در این مقاله از میلگرد بستر براتلو، به بررسی دقیق عوامل مؤثر بر حداقل سایز نبشی وال پست، روشهای محاسبه، نکات اجرایی و ضوابط آییننامهای خواهیم پرداخت تا راهنمایی جامع و کاربردی برای فعالان صنعت ساختمان فراهم شود.
وال پست (Wall Post) چیست و چرا نبشی جزئی جداییناپذیر آن است؟
وال پست به کلافی اطلاق میشود که با طولهای مشخص برای یکپارچهسازی عملکرد دیوار در برابر نیروهای خارج از صفحه مانند زلزله و باد به کار میرود. کارکرد اصلی آن، مهار دیوارهای غیرسازهای و انتقال نیروهای جانبی از این دیوارها به اسکلت اصلی ساختمان است. استفاده از وال پست به منظور جلوگیری از تخریب ناگهانی دیوارها و افزایش مقاومت کلی سازه در برابر حوادث طبیعی الزامی است.
تاریخچه استفاده از وال پست به سالها پیش و پس از زلزلههای مخرب بازمیگردد که نشان دادند دیوارهای غیرسازهای میتوانند عامل اصلی بسیاری از خسارات جانی و مالی باشند. نبشی، قوطی و ناودانی از جمله مصالح رایج برای ساخت وال پست هستند. در میان این مقاطع، نبشی به دلیل مزایای متعدد خود از محبوبیت ویژهای برخوردار است. شکل L مانند نبشی، امکان اتصال آسان به دیوار و اسکلت را فراهم میکند و فرآیند جوشکاری آن نیز نسبت به سایر مقاطع سادهتر است. علاوه بر این، نبشی در ابعاد و ضخامتهای متنوعی در بازار موجود است که دست طراحان و مجریان را برای انتخاب مقطع مناسب باز میگذارد. دسترسی آسان و قیمت رقابتی نیز از دیگر دلایل استفاده گسترده از نبشی در وال پست است.
حداقل سایز نبشی وال پست: قاعده کلی و استثنائات
برای بسیاری از پروژههای ساختمانی و دیوارهای متداول، حداقل سایز نبشی برای وال پست معمولاً نبشی ۴ (40x40x4 میلیمتر) یا نبشی ۵ (50x50x5 میلیمتر) است. این مقادیر به عنوان نقطه شروعی برای طراحی در نظر گرفته میشوند. نبشی 40x40x4 به معنای نبشی با بالهای ۴۰ میلیمتری و ضخامت ۴ میلیمتر است. به همین ترتیب، نبشی 50x50x5 دارای بالهای ۵۰ میلیمتری و ضخامت ۵ میلیمتر است.
این اعداد فقط یک راهنمای اولیه هستند و هرگز نباید بدون محاسبات مهندسی دقیق و در نظر گرفتن تمامی عوامل مؤثر بر انتخاب، مورد استفاده قرار گیرند. انتخاب نهایی سایز نبشی وال پست باید توسط مهندس محاسب و بر اساس تحلیلهای سازهای و ضوابط آییننامهای صورت پذیرد. در شرایط خاص، ممکن است نیاز به نبشیهای با ابعاد بزرگتر یا ضخامت بیشتر باشد که این موضوع بر اساس بارهای وارده، ابعاد دیوار و نوع مصالح تعیین میگردد.
عوامل کلیدی و مؤثر بر تعیین سایز نبشی وال پست
انتخاب ابعاد نبشی وال پست تحت تأثیر عوامل متعددی قرار دارد که در طراحی دقیق این المان باید به دقت بررسی شوند. نادیده گرفتن هر یک از این عوامل میتواند منجر به انتخاب نامناسب و کاهش ایمنی سازه گردد.
ضخامت دیوار
ضخامت دیوار ارتباط مستقیمی با طول بال نبشی دارد. نبشی باید به گونهای انتخاب شود که کاملاً در ضخامت دیوار قرار گیرد و از آن بیرون نزند. در عین حال، باید توانایی مهار کامل دیوار را داشته باشد. برای مثال، برای دیوارهای ۱۰ سانتیمتری، نبشی 40x40x4 مناسبتر است، در حالی که برای دیوارهای ۱۵ یا ۲۰ سانتیمتری، نبشی 50x50x5 یا 60x60x6 ممکن است مورد نیاز باشد.
ارتفاع آزاد دیوار
با افزایش ارتفاع آزاد دیوار (فاصله بین تراز کف و سقف یا تیر فوقانی)، نیاز به مقطعی قویتر برای مقابله با کمانش و خمش افزایش مییابد. دیوارهای بلندتر، به دلیل افزایش بازوی لنگر نیروهای جانبی، به وال پست با سختی و مقاومت بیشتری نیاز دارند تا از تغییر شکلهای خارج از صفحه جلوگیری شود.
طول آزاد دیوار
طول آزاد دیوار نیز بر لزوم استفاده از وادارهای قائم میانی و طراحی کلی وال پست تأثیر میگذارد. طبق آییننامهها، اگر طول دیوار از حد مجاز (معمولاً ۶ متر یا ۴۰ برابر ضخامت) بیشتر شود، نیاز به وادارهای میانی است که این وادارها خود نیازمند نبشی با ابعاد مناسب هستند.
بارهای جانبی طراحی
محاسبه نبشی وال پست به شدت به بارهای جانبی طراحی وابسته است. این بارها شامل شتاب مبنای طرح منطقه (مطابق آییننامه ۲۸۰۰) و فشار باد (بر اساس موقعیت جغرافیایی و ارتفاع ساختمان) میشوند. مناطق با لرزهخیزی بالا یا بادهای شدید، به وال پستهای مقاومتر با نبشیهای بزرگتر نیاز دارند.
نوع مصالح دیوار
نوع مصالح دیوار (مانند بلوک سیمانی، سفال، AAC، هبلکس، آجر) و وزن مخصوص و مقاومت خمشی آنها، در تعیین بارهای وارده بر وال پست نقش دارند. دیوارهای سنگینتر و با مقاومت کمتر، نیازمند مهار قویتری هستند.
نوع و مقاومت اسکلت سازه
نوع اسکلت سازه (بتنی یا فلزی) و نحوه انتقال نیرو به آن نیز از عوامل مهم هستند. روشهای اتصال وال پست به تیر و ستون در اسکلت فلزی و بتنی متفاوت است و این تفاوت میتواند بر طراحی و انتخاب نبشی تأثیرگذار باشد.
روش اتصال وال پست به سازه
روش اتصال وال پست به سازه (مانند جوش، رول بولت، انکر بولت) و اهمیت تأمین استحکام اتصال، باید به دقت در نظر گرفته شود. اتصالات ضعیف، حتی با وجود نبشی مناسب، عملکرد وال پست را مختل میکنند.
استانداردها و آییننامههای ملی
استانداردها و آییننامههای ملی از جمله پیوست ششم آییننامه ۲۸۰۰ و مباحث ۴ و ۶ مقررات ملی ساختمان، الزامات دقیقی را برای طراحی و استاندارد سایز نبشی وال پست مشخص کردهاند که رعایت آنها الزامی است.
ضوابط آییننامهای و الزامات قانونی در طراحی وال پست
طراحی و اجرای وال پست در ایران تحت نظارت دقیق آییننامهها و مقررات ملی ساختمان قرار دارد که هدف آن تضمین ایمنی سازهها در برابر بارهای جانبی، به ویژه زلزله و باد است. پیوست ششم آییننامه ۲۸۰۰ (ویرایش چهارم) و مباحث ۴ و ۶ مقررات ملی ساختمان، مهمترین مراجع برای این منظور به شمار میروند.
حداکثر طول مجاز دیوار غیرسازهای
مطابق این ضوابط، حداکثر طول مجاز دیوار غیرسازهای بین دو کلاف قائم، نباید از ۶ متر یا ۴۰ برابر ضخامت آن تجاوز کند. این بند تضمین میکند که دیوارهای بلند به طور کافی مهار شده و از کمانش یا تغییر شکل بیش از حد جلوگیری شود.
حداکثر ارتفاع مجاز دیوار غیرسازهای
حداکثر ارتفاع مجاز دیوار غیرسازهای از تراز کف نیز ۳.۵ متر تعیین شده است. در صورت تجاوز از این ارتفاع، نیاز به طراحی خاص و استفاده از وادارهای افقی یا راهکارهای دیگر برای مهار دیوار خواهد بود.
الزام مهار لبههای قائم و افقی آزاد دیوارها
یکی از الزامات کلیدی، مهار لبههای قائم و افقی آزاد دیوارها است. این بدان معناست که تمامی لبههای دیوارهایی که به ستون یا تیر متصل نیستند، باید توسط وال پست یا سایر المانهای مهارکننده، به اسکلت سازه متصل شوند تا در برابر بارهای جانبی مقاوم باشند.
مفهوم اثر ستون کوتاه و اهمیت درز انقطاع
مفهوم اثر ستون کوتاه (Short Column Effect) نیز در طراحی وال پست بسیار حائز اهمیت است. درز انقطاع (حدود ۴ تا ۵ سانتیمتر) بین وال پست و ستون سازهای و پر کردن آن با مواد تراکمپذیر مانند پلاستوفوم یا یونولیت، برای جلوگیری از انتقال مستقیم نیروی جانبی و ایجاد اثر ستون کوتاه در ستون اصلی، ضروری است. این درز اجازه میدهد که ستون و دیوار به صورت مستقل از یکدیگر در زمان زلزله حرکت کنند.
ضوابط خاص برای وال پست جان پناه
وال پست جان پناه (دیوار بام) به دلیل قرار گرفتن در معرض باد شدید و همچنین خطر سقوط از ارتفاع، نیازمند طراحی دقیقتر و رعایت ضوابط خاص است. وادارهای قائم جان پناه باید از کف بام تا تراز روی دیوار ادامه یابند و به گونهای اجرا شوند که از سقوط دیوار به بیرون جلوگیری شود.
راهنمای محاسبه و انتخاب سایز نبشی وال پست (رویکرد مهندسی و عملی)
انتخاب نبشی مناسب وال پست نیازمند یک رویکرد مهندسی و گام به گام است. این فرآیند با جمعآوری اطلاعات شروع شده و با کنترل نهایی مقطع انتخابی به پایان میرسد.
مراحل گام به گام طراحی
- جمعآوری اطلاعات پروژه: شامل نقشههای معماری و سازه، مشخصات مصالح دیوار، و اطلاعات منطقه لرزهخیزی و سرعت باد منطقه.
- تعیین بارهای وارده: محاسبه دقیق نیروهای جانبی ناشی از باد و زلزله که بر دیوار و در نتیجه بر وال پست وارد میشوند.
- انتخاب اولیه مقطع نبشی: بر اساس ضخامت دیوار و با استفاده از جداول راهنما یا تجربه مهندس، یک مقطع اولیه برای نبشی انتخاب میشود.
- کنترل مقطع انتخابی: مقطع انتخابی باید توسط مهندس محاسب در برابر خمش، کمانش، و برش کنترل شود. این کنترلها شامل بررسی ظرفیت باربری نبشی در برابر بارهای وارده است.
فرمولهای عمومی برآورد وزن نبشی
جهت برآورد هزینه وال پست نبشی و خرید مصالح، اطلاع از وزن نبشی ضروری است. جدول اشتال نبشی دقیقترین روش برای یافتن وزن واحد طول نبشی است، اما فرمولهای تقریبی نیز وجود دارند:
- فرمول محاسبه وزن نبشی بال مساوی:
وزن یک شاخه نبشی (کیلوگرم) = (طول بال به متر ۲ ضخامت به متر چگالی فولاد (۷۸۵۰ kg/m³) طول شاخه به متر) - فرمول محاسبه وزن نبشی بال نامساوی:
وزن یک شاخه نبشی (کیلوگرم) = (مجموع طول دو بال به متر ضخامت به متر چگالی فولاد (۷۸۵۰ kg/m³) طول شاخه به متر)
این فرمولها تقریبی هستند و برای دقت بیشتر، استفاده از جدول اشتال نبشی توصیه میشود.
انتخاب حداقل سایز نبشی وال پست و سایر مقاطع فولادی، یک تصمیم حیاتی در پایداری سازه است که نیازمند دانش فنی عمیق، رعایت دقیق آییننامهها و محاسبات مهندسی دقیق است.
جدول پیشنهادی انتخاب مقاطع نبشی و قوطی برای وال پست
جدول زیر یک راهنمای اولیه برای جدول وال پست دیوار و انتخاب مقاطع نبشی و قوطی بر اساس ضخامت دیوار ارائه میدهد. تأکید میشود که این جدول صرفاً جهت راهنمایی است و محاسبات دقیق مهندس سازه، حرف آخر را میزند.
| ضخامت دیوار (cm) | نوع تیغه (سفال/بلوک) | سایز نبشی پیشنهادی (حداقل) | سایز قوطی پیشنهادی (وادار میانی) | توضیحات تکمیلی |
|---|---|---|---|---|
| ۱۰ | داخلی / پارتیشن | L40x40x4 | 40x40x2.5 یا 40x60x2.5 | برای دیوارهای با ارتفاع کمتر از ۳ متر |
| ۱۵ | پیرامونی / مشترک | L50x50x5 | 40x60x2.5 یا 60x60x2.5 | استانداردترین سایز برای دیوارهای متداول |
| ۲۰ | حائل / سوله / بلند | L60x60x6 | 60x80x3 یا 80x80x3 | برای دیوارهای با ارتفاع زیاد یا بارهای سنگین |
| ۲۵ و بالاتر | صنعتی / خاص | L70x70x7 به بالا / دوبل نبشی | قوطیهای سنگینتر / ناودانی | نیاز به طراحی خاص بر اساس تحلیل سازهای |
انواع مقاطع فولادی قابل استفاده در وال پست (فراتر از نبشی)
با وجود محبوبیت نبشی، در برخی موارد خاص و با توجه به الزامات طراحی، میتوان از سایر مقاطع فولادی نیز برای ساخت وال پست استفاده کرد. آشنایی با این انواع مقاطع به مهندسان و مجریان امکان میدهد تا بهترین و کارآمدترین گزینه را برای هر پروژه انتخاب کنند.
نبشیهای بال مساوی (Equal Leg Angles)
این نوع نبشیها که رایجترین شکل نبشی هستند، دارای دو بال با طول مساوی و ضخامت نبشی وال پست مشخصی میباشند. به دلیل سادگی ساخت، در دسترس بودن و سهولت اتصال، کاربرد گستردهای در وال پستهای سنتی دارند.
نبشیهای بال نامساوی (Unequal Leg Angles)
در مواردی که نیاز به سختی متفاوت در دو جهت باشد، نبشیهای بال نامساوی میتوانند گزینه مناسبی باشند. این نوع نبشیها در طراحیهای خاص که نیاز به توزیع نامتقارن نیرو یا ایجاد تکیهگاههای با عمق متفاوت است، مورد استفاده قرار میگیرند.
قوطی پروفیل (Hollow Sections)
پروفیلهای قوطی به دلیل مقاومت خمشی و پیچشی بالاتر نسبت به نبشیهای تکی، در ساخت وال پستهای مستقل، به ویژه برای دهانههای بزرگتر یا در قابهای بازشوها، کاربرد دارند. مقطع بسته قوطی، مقاومت بهتری در برابر بارهای جانبی از خود نشان میدهد.

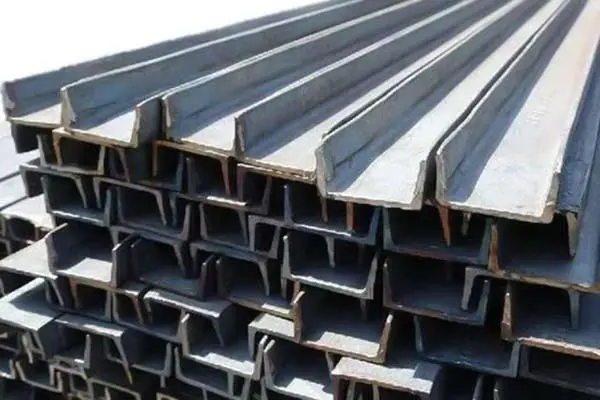

ناودانی (Channels)
اگرچه ناودانی کمتر از نبشی و قوطی در وال پستهای رایج مورد استفاده قرار میگیرد، اما در برخی طراحیهای خاص وال پست قابمانند یا در ترکیب با سایر مقاطع، میتوان از آن بهره برد. این مقطع نیز دارای یک جان و دو بال است.
وال پست مرکب
در شرایطی که بارهای وارده بسیار زیاد باشد یا نیاز به مقاومت فوقالعاده بالایی باشد، میتوان از وال پست مرکب استفاده کرد. این نوع وال پست از ترکیب چند مقطع (مثلاً دو نبشی به صورت دوبل یا یک نبشی با یک قوطی) برای افزایش چشمگیر مقاومت و سختی تشکیل میشود.
راهنمای جامع اجرای وال پست با نبشی (مراحل و نکات کلیدی)
اجرای صحیح وال پست با نبشی، به اندازه طراحی آن اهمیت دارد. عدم رعایت نکات اجرایی میتواند کارایی وال پست را کاهش داده و ایمنی سازه را به خطر اندازد. در این بخش به مراحل و نکات کلیدی اجرای وال پست با نبشی میپردازیم.
قبل از دیوارچینی
یکی از مهمترین مراحل، نصب پلیتهای اتصال یا بیس پلیتها در تیر و ستون است. این پلیتها باید قبل از بتنریزی تیرها و ستونها در موقعیتهای دقیق خود قرار گیرند. همچنین، نبشیهایی که قرار است به عنوان وال پست استفاده شوند، باید برشکاری، سوراخکاری (در صورت نیاز به اتصال با پیچ) و حتماً با مواد ضدزنگ پوشانده شوند تا در طول عمر سازه دچار خوردگی نشوند.
حین و پس از دیوارچینی
- جوشکاری دقیق: نبشیها باید توسط جوشکار ماهر و با رعایت استانداردهای لازم به پلیتهای از پیش نصب شده جوشکاری شوند. کیفیت جوش باید بالا باشد و از تخلخل یا عیوب جوشکاری جلوگیری شود.
- کنترل شاقول بودن و تراز بودن: در تمام مراحل نصب، باید از شاقول بودن و تراز بودن دقیق وال پستها اطمینان حاصل شود. استفاده از ریسمانکشی و ابزارهای تراز کننده در این مرحله ضروری است.
- اتصال کشویی نبشی فوقانی: جزئیات اتصال کشویی نبشی فوقانی به تیر بالا از اهمیت ویژهای برخوردار است. این اتصال باید به گونهای باشد که از انتقال بار ثقلی دیوار به وال پست جلوگیری کرده و امکان حرکت جانبی نسبی بین دیوار و اسکلت را در هنگام زلزله فراهم کند.
- تأمین درز انقطاع: تأمین درز انقطاع ۴ تا ۵ سانتیمتری بین وال پست و ستون سازهای و پر کردن آن با مواد تراکمپذیر مانند پلاستوفوم یا یونولیت الزامی است. این درز از پدیده اثر ستون کوتاه جلوگیری میکند.
- استفاده از میلگرد بستر و بستهای U و L شکل: برای افزایش یکپارچگی دیوار و بهبود عملکرد آن در برابر ترکخوردگی، استفاده از میلگرد بستر در درزهای ملات دیوارچینی و همچنین بستهای U و L شکل برای اتصال دیوار به وال پستها توصیه میشود. این بستها باعث میشوند دیوار به صورت یکپارچه با وال پست عمل کند.
وال پستهای نوین و جایگزینهای پیشرفته (بهتر از نبشیکشی سنتی)
در سالهای اخیر، با پیشرفت علم مهندسی و تجربیات حاصل از زلزلهها، رویکردهای نوین و کارآمدتری برای مهار دیوارهای غیرسازهای معرفی شدهاند که میتوانند جایگزین وال پستهای سنتی مبتنی بر نبشیکشی شوند. این روشها اغلب مزایای قابل توجهی در سرعت اجرا، کاهش مصرف مصالح و عملکرد لرزهای بهتر دارند.
وال پست منقطع (Separated Wall Post / Radical Wall Post)
وال پست منقطع که گاهی با نام وال پست رادیکال نیز شناخته میشود، یکی از نوآوریهای مهم در این زمینه است. در این روش، به جای اجرای وادارهای فلزی سرتاسری از کف تا سقف، از قطعات نبشی یا ناودانی کوچکتر (معمولاً به طول ۴۰ سانتیمتر) استفاده میشود. این قطعات در فواصل مشخص و به صورت منقطع به ستونها و زیر تیرها با پیچ و رولپلاک یا جوش متصل میشوند. مزایای اصلی وال پست منقطع شامل سرعت اجرای بالاتر، کاهش مصرف آهنآلات و در نتیجه کاهش هزینه مصالح، و بهبود عملکرد لرزهای با کاهش اثر ستون کوتاه است.
وال مش (Fiberglass Mesh System)
وال مش (Wall Mesh) به عنوان یکی از بهترین و جدیدترین جایگزینهای وال پست فلزی و نبشیکشی سنتی مطرح شده است. در این سیستم، وادارهای فلزی به طور کامل حذف میشوند و به جای آن از یک شبکه (مش) از الیاف شیشه یا کربن استفاده میشود که با چسبهای مخصوص پلیمری (ملات بستر الیافی) به سطح دیوار چسبانده میشوند. مزایای وال مش بیشمار است: حذف کامل وادارهای فلزی، ایجاد یکپارچگی بسیار بالا در دیوار و تبدیل آن به یک دیافراگم صلب، جلوگیری مؤثر از ترکخوردگی دیوار، سبکسازی سازه و سرعت نصب بسیار بالا. وال مش نه تنها عملکرد لرزهای بینظیری ارائه میدهد، بلکه از نظر اقتصادی نیز در بلندمدت مقرونبهصرفه است.
جدول مقایسه جامع روشهای مختلف اجرای وال پست
برای تصمیمگیری آگاهانه میان روشهای مختلف وال پست قوطی، سنتی و نوین، مقایسه جامع آنها از جنبههای مختلف حائز اهمیت است:
| ویژگی / روش اجرا | وال پست سنتی (نبشیکشی کامل) | وال پست منقطع (رادیکال) | وال مش (Fiberglass Mesh) |
|---|---|---|---|
| هزینه مصالح | زیاد (مصرف بالای آهن) | متوسط (قطعات کوچکتر) | کم (حذف وادار فلزی) |
| هزینه دستمزد اجرا | زیاد (جوشکاری سنگین، نیروی ماهر) | متوسط (نصب با پیچ/میخ) | کم (نصب مشابه توری) |
| سرعت اجرا | کند | سریع | بسیار سریع |
| نیاز به نیروی ماهر | بله (جوشکار حرفهای) | خیر (نیمه ماهر) | خیر (کارگر ساده) |
| عملکرد در زلزله | خوب (اگر کاملاً صحیح اجرا شود) | بسیار خوب (کاهش اثر ستون کوتاه) | عالی (ایجاد دیافراگم صلب در دیوار) |
| احتمال ترکخوردگی دیوار | متوسط | کم | بسیار کم |
نکات کلیدی در خرید، برآورد هزینه و انتخاب تامینکننده نبشی وال پست
برآورد دقیق هزینه و انتخاب صحیح تأمینکننده برای نبشی وال پست، نقش مهمی در کنترل بودجه پروژه و کیفیت نهایی اجرا دارد. شناخت عوامل مؤثر بر قیمت و داشتن یک استراتژی خرید مناسب میتواند به بهرهوری بیشتر کمک کند.
عوامل مؤثر بر قیمت نبشی
قیمت نبشی وال پست تحت تأثیر عوامل متعددی قرار میگیرد. سایز و ضخامت نبشی وال پست (به عنوان مثال، نبشی 40x40x4 در مقایسه با نبشی 50x50x5)، کارخانه تولیدکننده (که بر کیفیت و استانداردها تأثیرگذار است)، و نوسانات بازار جهانی آهن و ارز، از مهمترین عوامل تعیینکننده هستند. همچنین، هزینههای حملونقل و میزان عرضه و تقاضا در بازار داخلی نیز بر قیمت نهایی تأثیرگذارند.
اهمیت تهیه لیستوفر دقیق
برای برآورد هزینههای مصالح فولادی و اطمینان از خرید مقدار صحیح، تهیه لیستوفر (Listofer) دقیق از اهمیت بالایی برخوردار است. لیستوفر شامل جزئیات کامل تمامی مقاطع فولادی مورد نیاز، ابعاد، طول، وزن و تعداد آنها میشود. این سند به مهندسان و پیمانکاران کمک میکند تا برآورد هزینهای واقعبینانه داشته باشند و از خرید اضافه یا کمبود مصالح جلوگیری کنند.
تأثیر انتخاب نوع وال پست بر کاهش هزینههای کلی پروژه
انتخاب نوع وال پست (سنتی در مقابل منقطع یا وال مش) تأثیر مستقیمی بر هزینههای کلی پروژه دارد. همانطور که در جدول مقایسهای اشاره شد، روشهای نوین مانند وال پست منقطع و وال مش، به دلیل کاهش مصرف آهنآلات و سرعت اجرای بالاتر، میتوانند به طور قابل توجهی هزینههای مصالح و دستمزد را کاهش دهند و در نهایت منجر به صرفهجویی اقتصادی شوند.
توصیههایی برای انتخاب تأمینکننده معتبر
انتخاب تأمینکننده معتبر و باتجربه برای خرید نبشی وال پست بسیار مهم است. یک تأمینکننده خوب، علاوه بر ارائه محصولات با کیفیت و دارای استاندارد، میتواند مشاوره تخصصی در زمینه انتخاب سایز مناسب و بهترین روشهای خرید و حملونقل را نیز ارائه دهد. ارتباط با کارشناسان فروش ایران سازه براتلو، میتواند به شفافیت بیشتر در فرآیند خرید و اطمینان از مطابقت محصول با نیازهای پروژه کمک کند.
نتیجهگیری
در نهایت، انتخاب حداقل سایز نبشی وال پست یک تصمیم مهندسی حیاتی است که مستقیماً بر ایمنی، پایداری و عملکرد لرزهای ساختمان تأثیر میگذارد. این انتخاب باید بر اساس دانش فنی عمیق، تحلیل دقیق بارهای وارده، ابعاد دیوار و رعایت کامل ضوابط آییننامهای، به ویژه پیوست ششم استاندارد ۲۸۰۰ و مباحث مقررات ملی ساختمان صورت پذیرد.
همانطور که بررسی شد، عواملی چون ضخامت، ارتفاع و طول دیوار، بارهای جانبی، نوع مصالح و اسکلت سازه، و روش اتصال، نقش کلیدی در تعیین سایز نبشی ایفا میکنند. همچنین، با معرفی وال پستهای نوین مانند وال پست منقطع و وال مش، افقهای جدیدی برای ساختوسازی ایمنتر، سریعتر و اقتصادیتر گشوده شده است. نقش بیبدیل مهندس محاسب و ناظر در تمامی مراحل طراحی، محاسبه نبشی وال پست و اجرای صحیح آن، برای تضمین ایمنی و عملکرد مناسب سازه در برابر بلایای طبیعی، غیرقابل انکار است. روی آوردن به روشهای استاندارد و استفاده از راهکارهای پیشرفته، نه تنها الزامی قانونی، بلکه تعهدی اخلاقی در قبال جان و مال افراد است.
سوالات متداول
آیا برای هر دیواری، حتی دیوارهای کوتاه، نیاز به اجرای وال پست و نبشی کشی است؟
خیر، الزامات آییننامهای برای اجرای وال پست بر اساس طول و ارتفاع آزاد دیوار تعیین میشوند؛ دیوارهای با ابعاد کمتر از حد مجاز (مثلاً طول زیر ۶ متر و ارتفاع زیر ۳.۵ متر) ممکن است نیاز به وال پست نداشته باشند، اما باز هم نظر مهندس محاسب ضروری است.
چگونه میتوان از کیفیت جوشکاری نبشیهای وال پست اطمینان حاصل کرد؟
برای اطمینان از کیفیت جوشکاری نبشیهای وال پست، باید از جوشکاران ماهر و دارای گواهینامه استفاده کرد، از بازرسی بصری دقیق جوشها و در صورت لزوم از آزمایشهای غیرمخرب مانند رادیوگرافی یا اولتراسونیک بهره گرفت.
آیا استفاده از میلگرد بستر به تنهایی میتواند جایگزین وال پست نبشی شود؟
خیر، میلگرد بستر به تنهایی جایگزین وال پست نبشی نمیشود؛ میلگرد بستر عمدتاً برای کنترل ترکخوردگی و افزایش یکپارچگی دیوار در صفحه خود به کار میرود، در حالی که وال پست برای مهار نیروهای خارج از صفحه دیوار و انتقال آنها به اسکلت طراحی شده است.
تفاوت اصلی نبشی کشی سنتی با وال پست منقطع (رادیکال) از نظر عملکرد لرزهای چیست؟
تفاوت اصلی در کاهش اثر ستون کوتاه و کاهش سختی خارج از صفحه دیوار است؛ وال پست منقطع با ایجاد اتصال جداشونده یا جزئی، اجازه حرکت نسبی بیشتر دیوار را داده و از انتقال کامل نیروها به ستون جلوگیری میکند که عملکرد لرزهای را بهبود میبخشد.
آیا امکان اجرای وال پست بر روی دیوارهایی که قبلاً ساخته شدهاند، وجود دارد؟
بله، امکان اجرای وال پست بر روی دیوارهای ساخته شده وجود دارد، اما این کار با چالشهایی همراه است و نیازمند بررسی دقیق سازه موجود، روشهای خاص اتصال مانند استفاده از انکر بولتها و طراحی دقیق توسط مهندس سازه خواهد بود.
